独立基础也是常见的基础类型，如果你还不会，或者不太了解，就要学习这篇文章了。

一、什么是独立基础

建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。独立基础分三种:阶形基础、坡形基础、杯形基础。

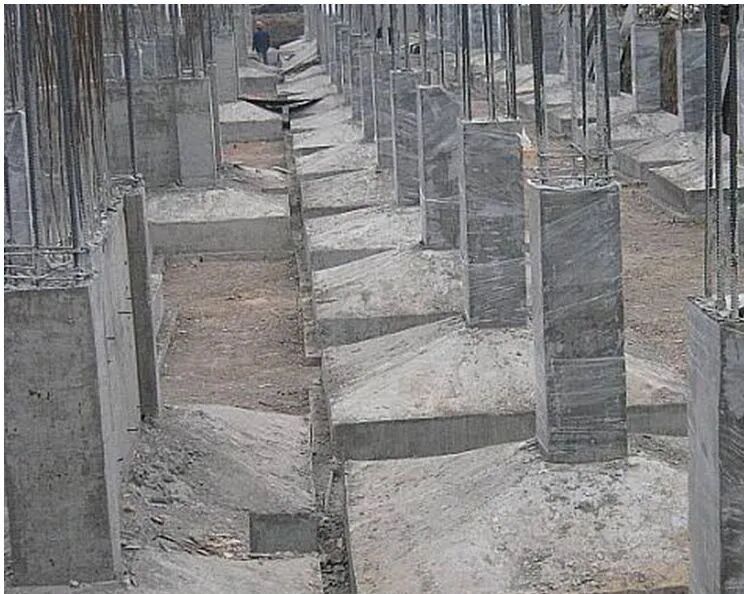

独立基础顾名思义就是一个个单独的基础，当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。如图1所示。



图1

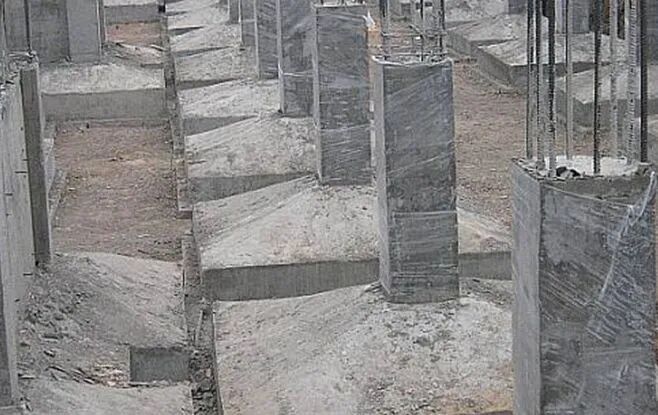

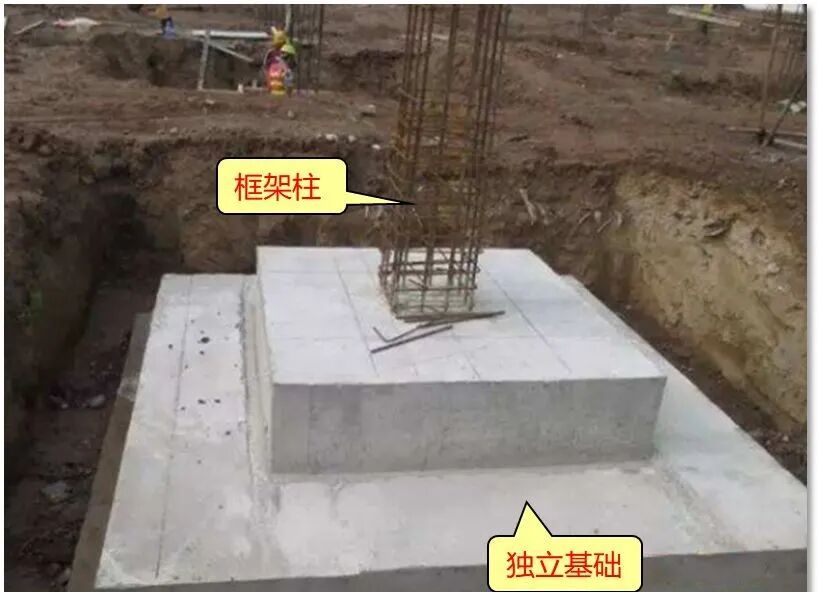

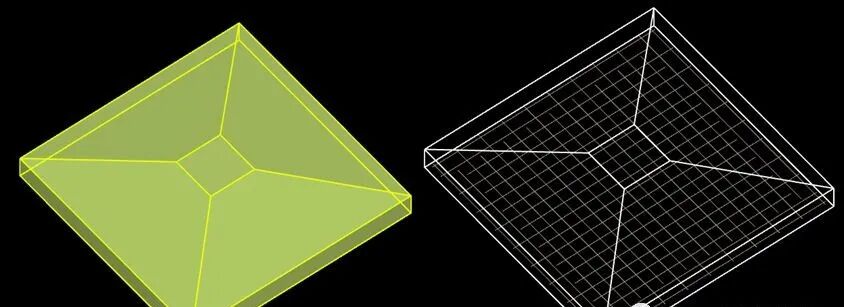

柱下独立基础通俗地想象一下，柱子是很细的，插在土里会扎进去。但是把底面做得很大，就不容易扎进土里对不对？柱下独立基础就是差不多的原理，给相对较细的柱子下面做一个大一些的混凝土墩，里面布置钢筋。如图2所示。



图2



二、独立基础的类型



独立基础大的种类只分为普通独立基础和杯口独立基础两种。如图3所示。



图3

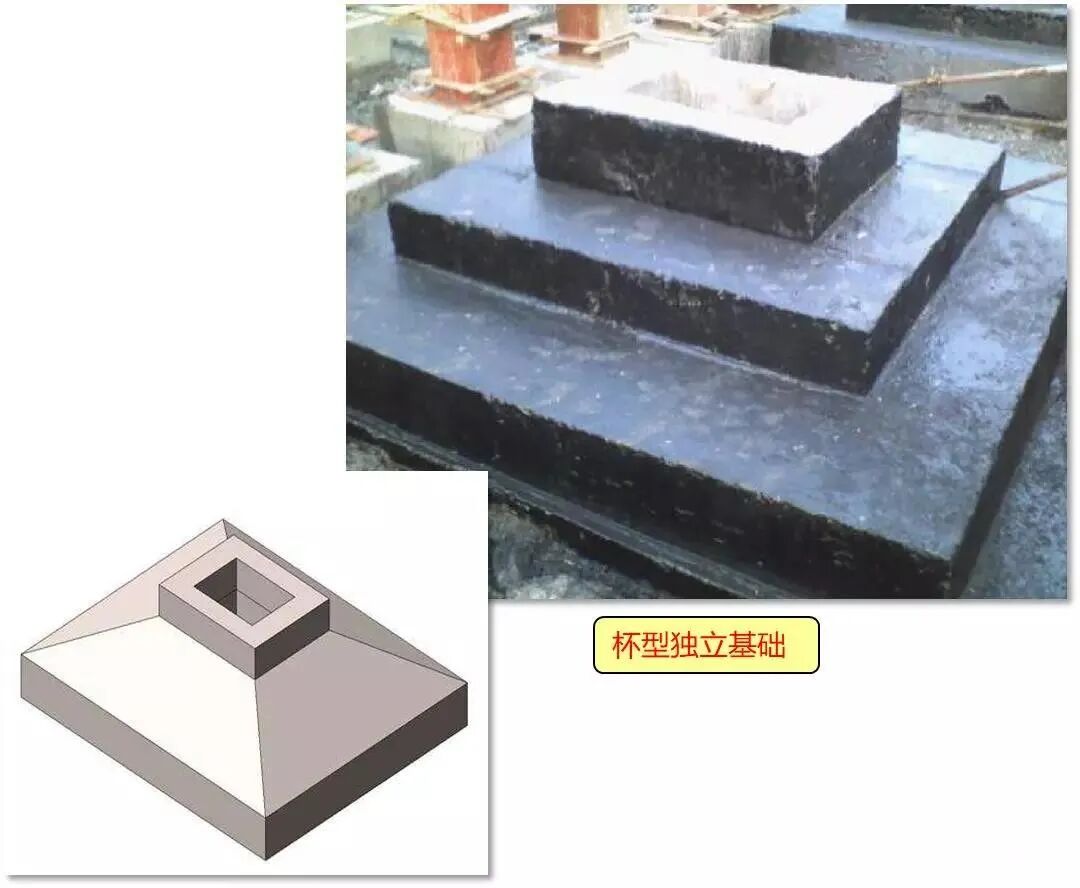

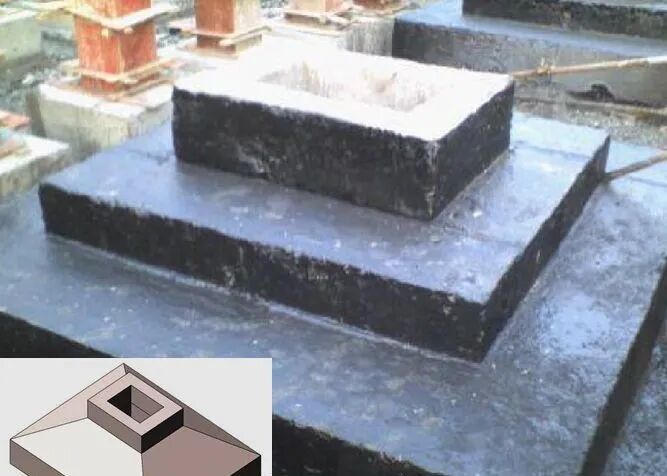

杯型独立基础就是当柱采用预制构件时，则基础做成杯口形，然后将柱子插入并嵌固在杯口内，故称杯形基础。如图4所示。

图4

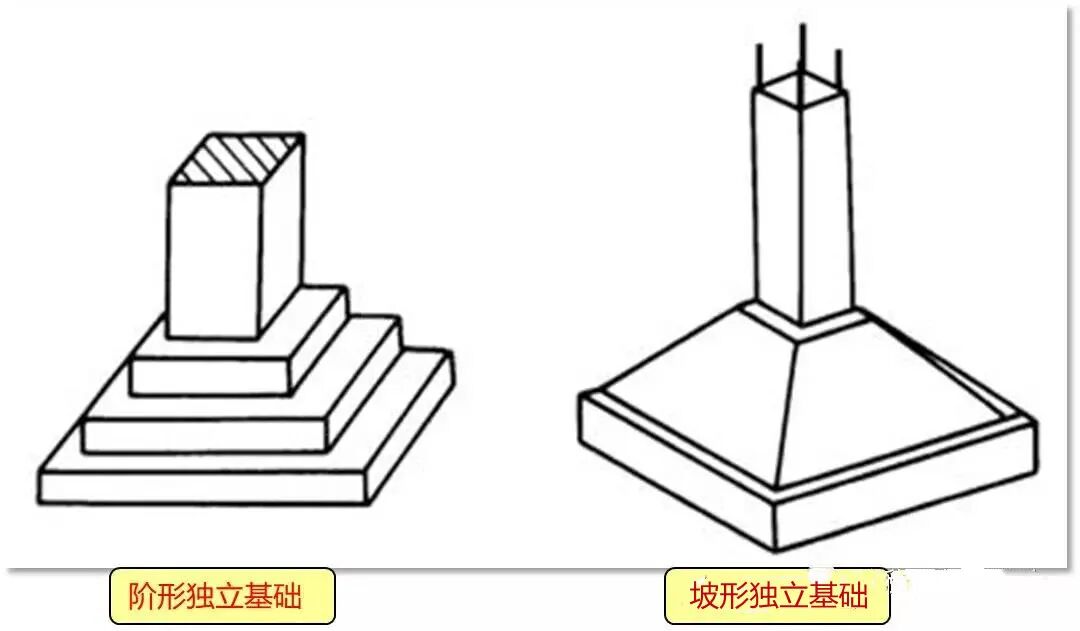

独立基础的截面形状又分阶形和坡形两种。如图5所示。

图5

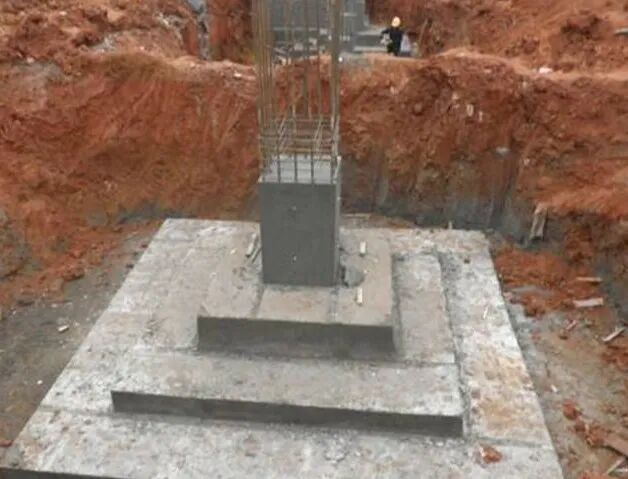

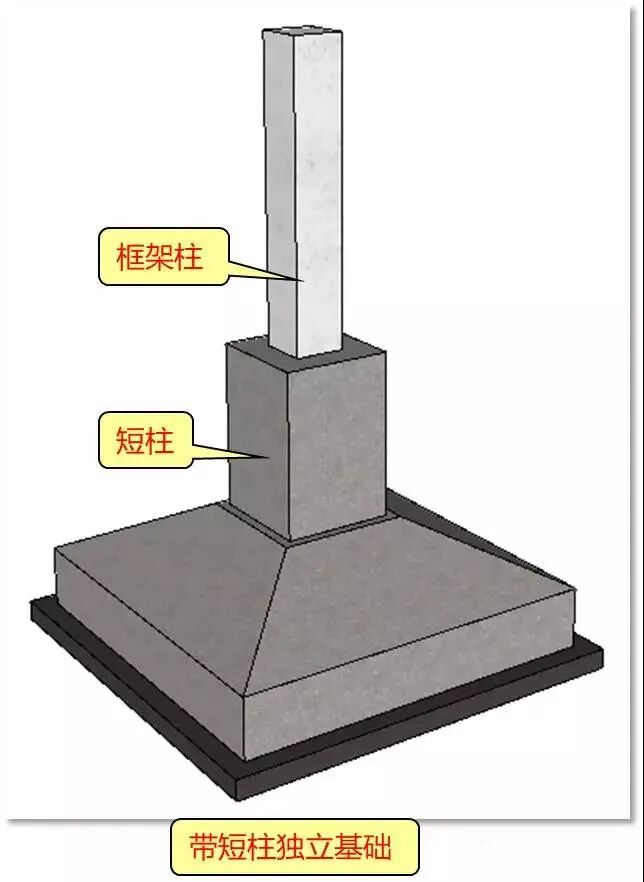

独立基础埋深度较大时，会有设置短柱。如图6所示。

图6



这些特点的独立基础互相组合，可以形成很多种形式的独立基础，这里就不一一列出。



三、独立基础识图



大概了解独立基础的类型，我们再来看一下独立基础的原理。平法图集16G101-3对于独立基础这里有详细的解释。

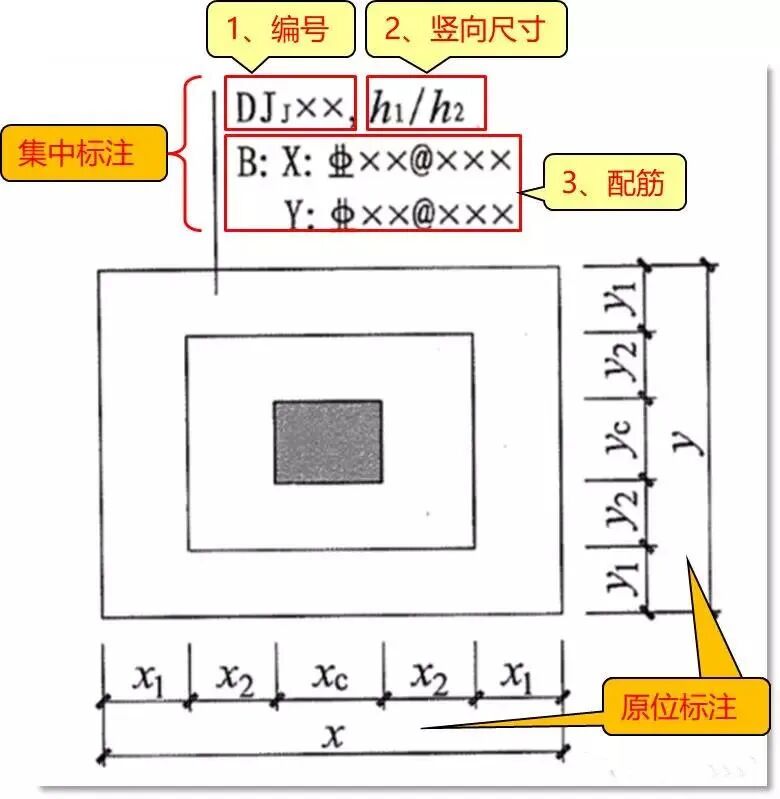

学习构件的第一步肯定是识图，看懂图纸才能往下做下去。独立基础的平面标注有集中标注和原位标注，如图7所示。

图7



1、独立基础的编号

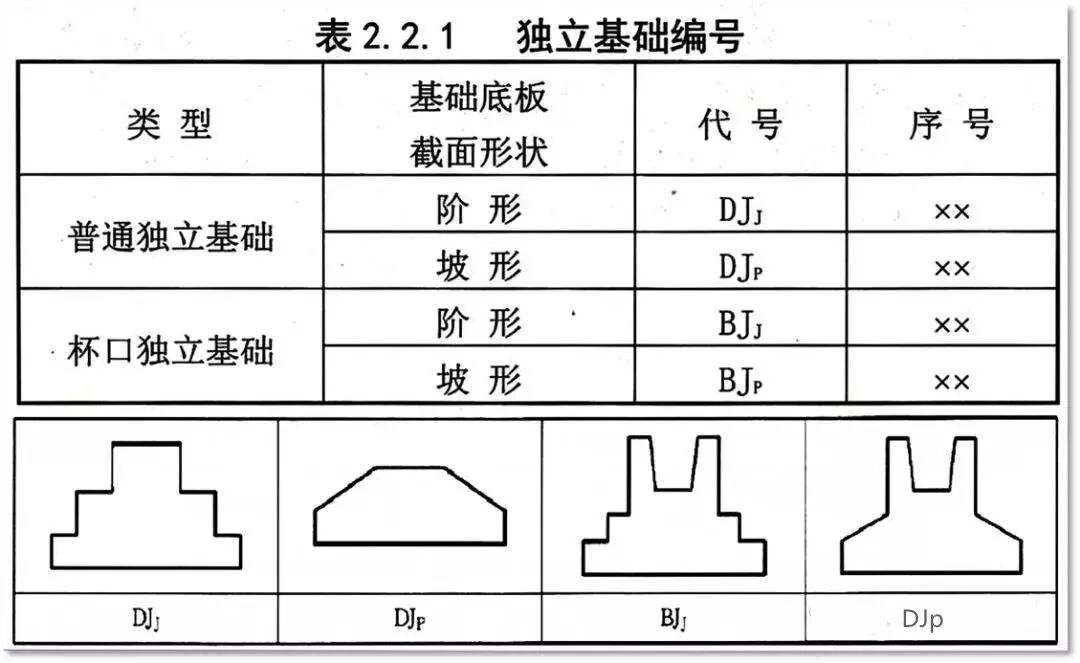

独立基础分为普通独立基础和杯口独立基础两种，截面形状又分阶形和坡形两种。它们编号在图纸上的标注如图8所示。



图8



2、独立基础的竖向尺寸



普通独立基础

普通独立基础标高注写：“h1/h2”。

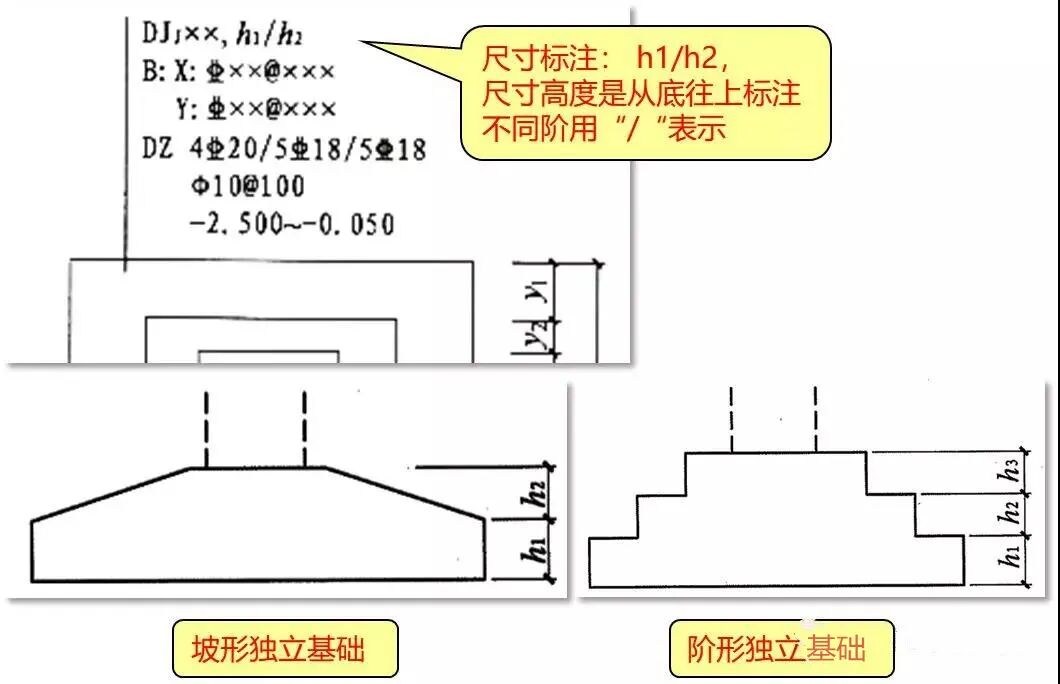

高度是从低往上算，不同阶用“/”隔开，如图9所示。

图9

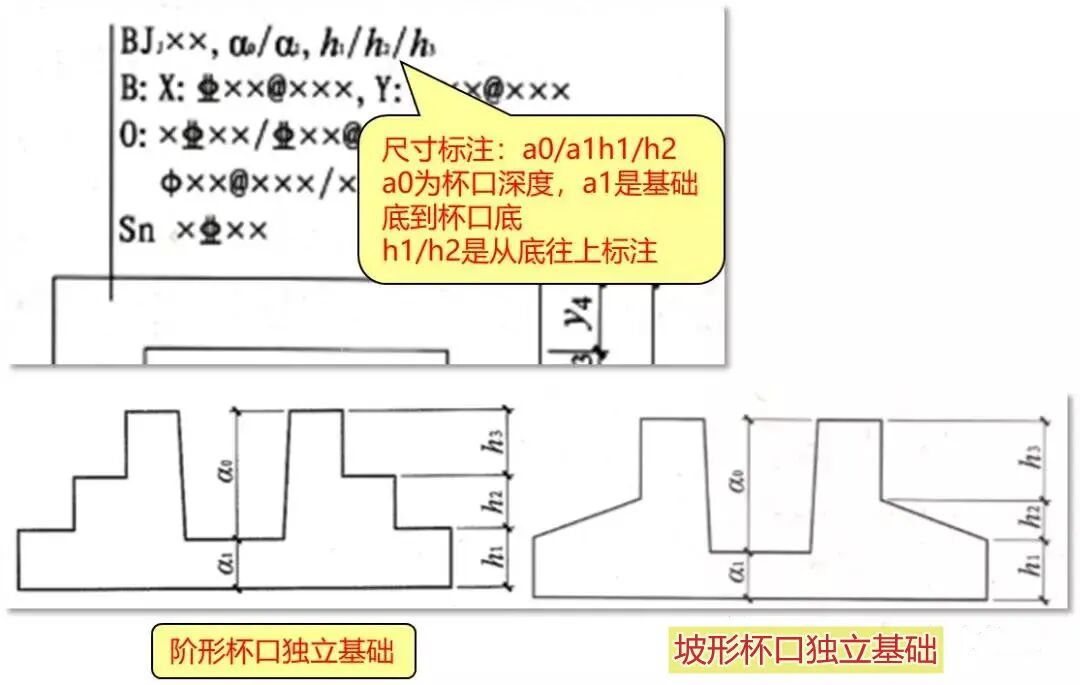

杯口独立基础

杯口独立基础标高注写：“a0/a1，h1/h2”。

竖向尺寸标注是分两组，一组表示杯口内，一组表示杯口外。a0表示是杯口的深度。如图10所示。



 图10

3、独立基础的配筋

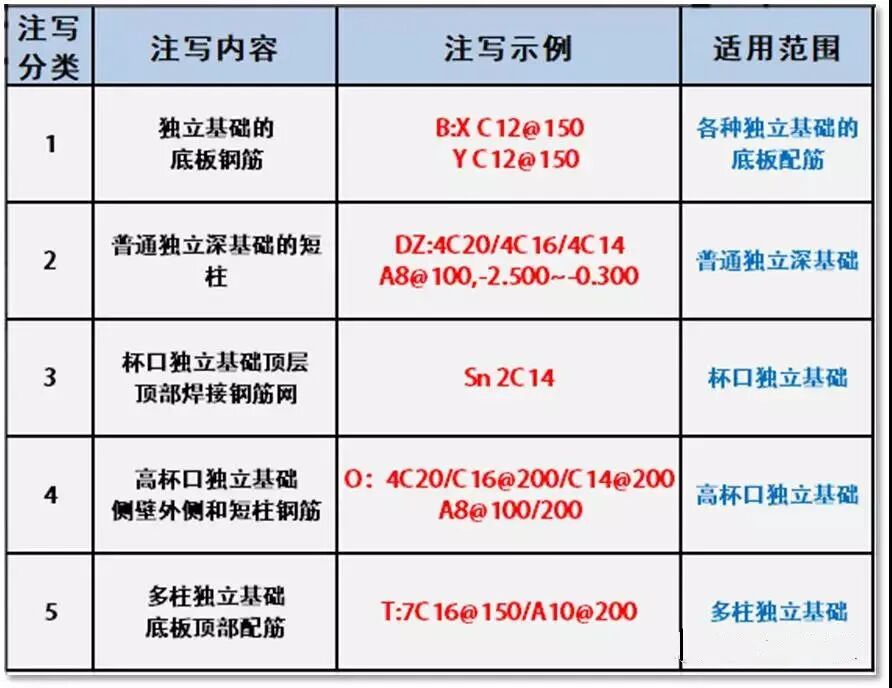

独立基础标注的第三项就是配筋信息。由于独立基础的类型较多，会出现很多形式的配筋，一共有5种，我先它们列出来，这些配筋根据独立基础的类型标注，不一定全都有标注。



图11

（1）、独立基础底配筋

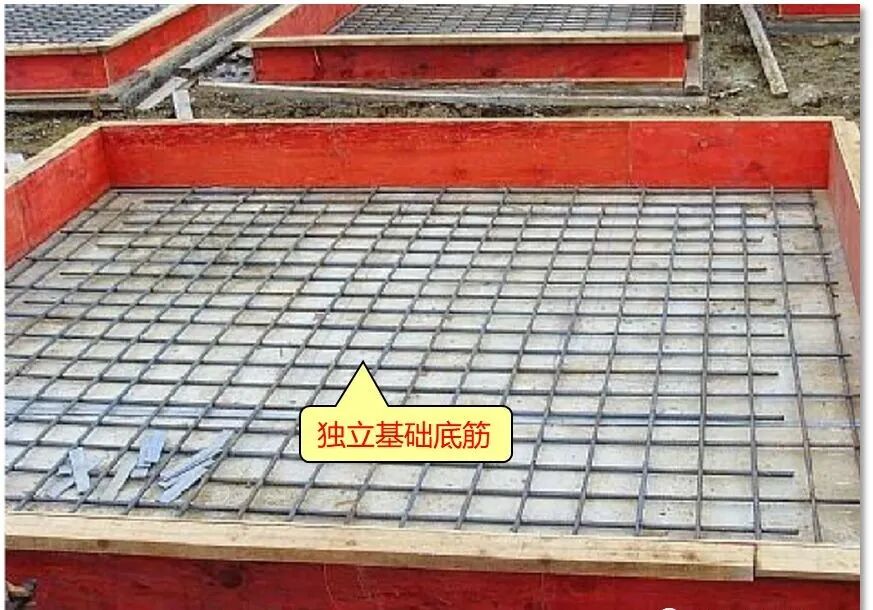

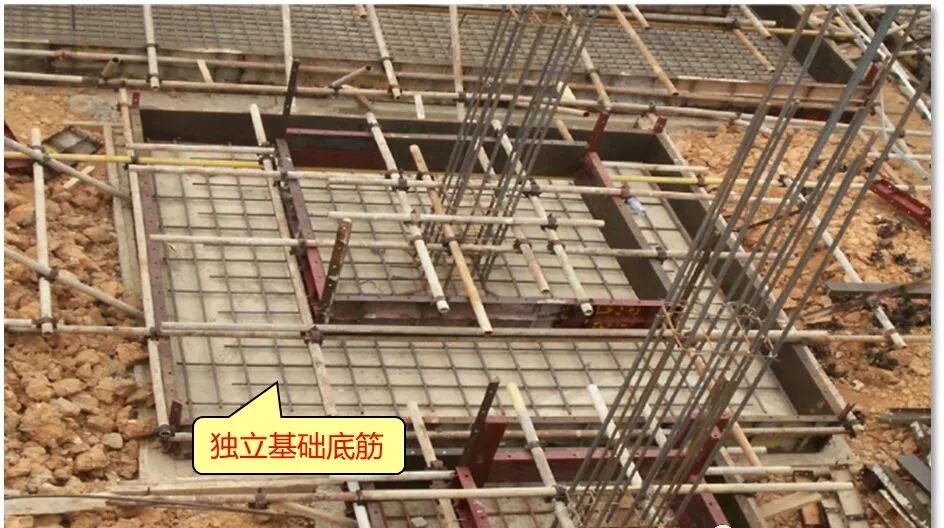

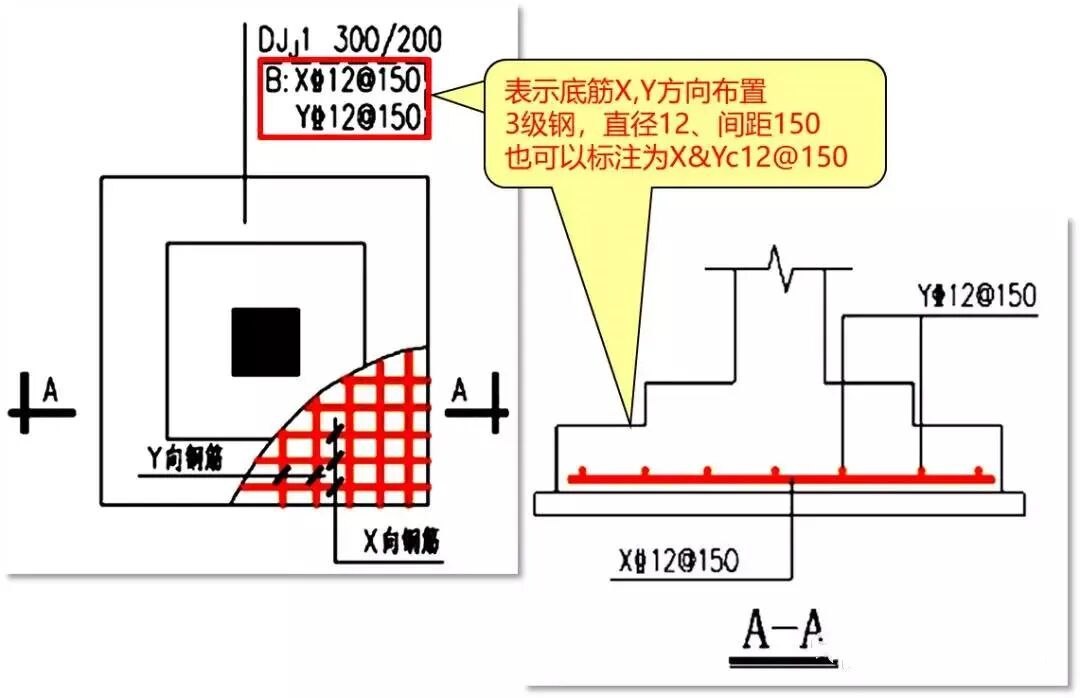

独立基础的底部配筋适用于所有的独立基础，底部钢筋是双向的钢筋网片，如图12所示。



图12

图13

图纸标注为：

B开头表示：独立基础的底部钢筋；

X开头表示：x方向配筋；

Y开头表示：y方向配筋；

X&Y表示：x和y方向的配筋相同。

图14

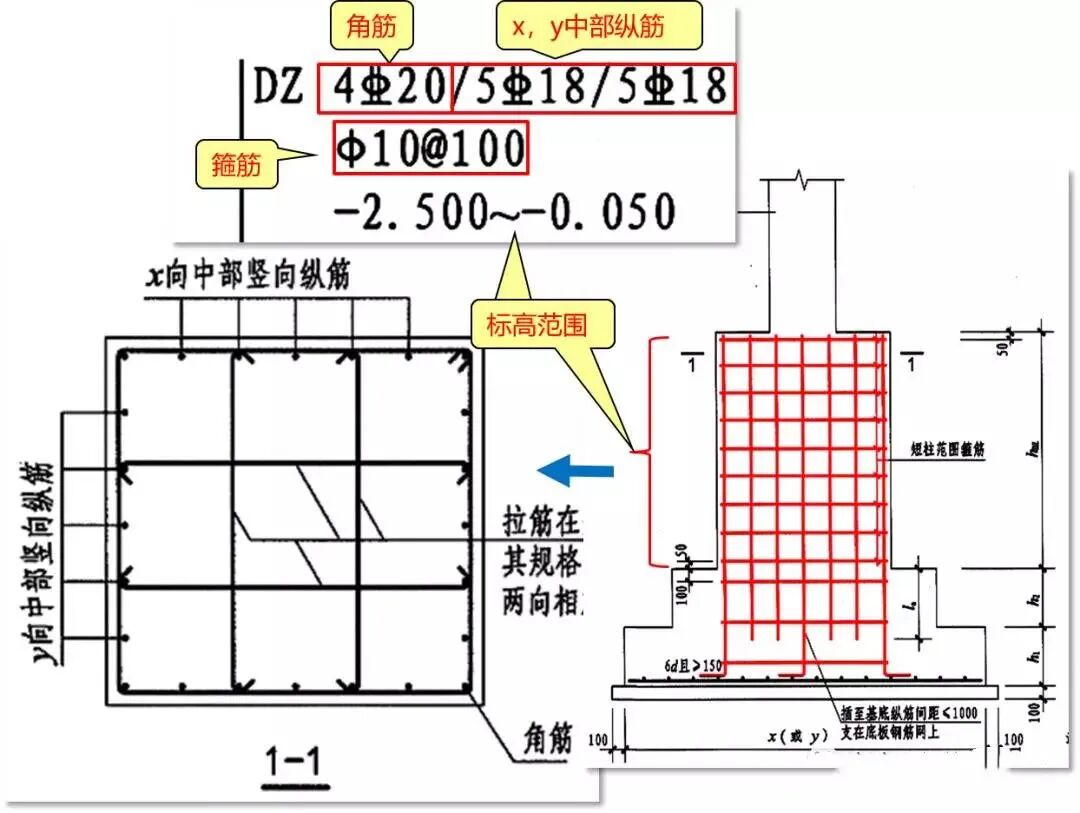

（2）、独立基础短柱

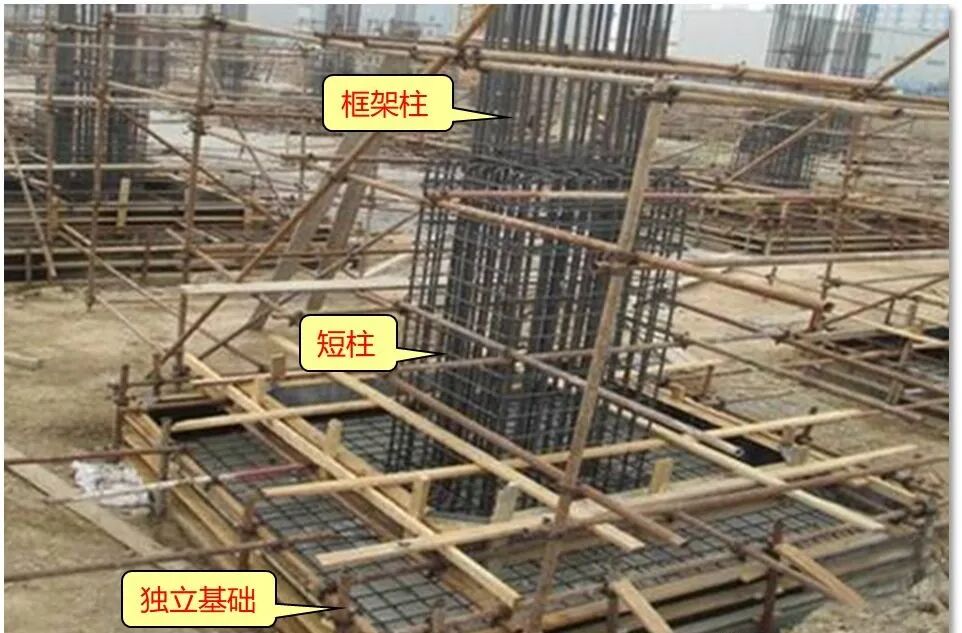

当独立基础埋深度较大时，会有设置短柱。如图15所示。



 图15

图纸标注为：

DZ（普通独立基础短柱）

角筋/x边中部钢筋/y边中部钢筋；

箍筋；

短柱的标高范围。

图16

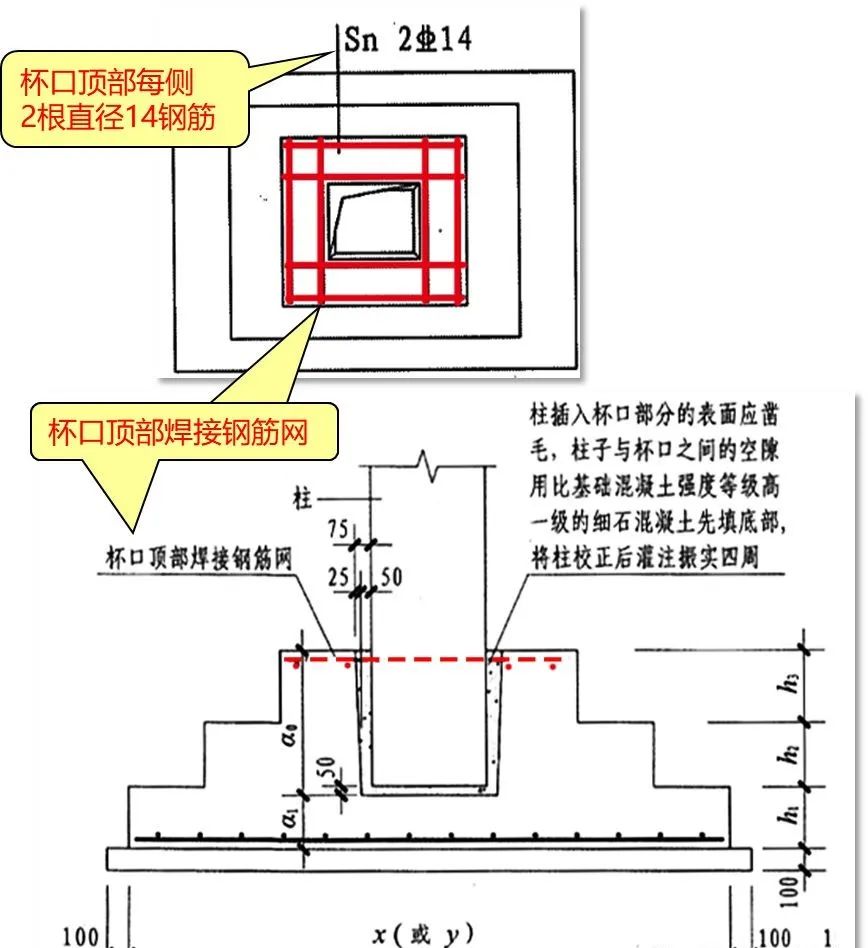

（3）、杯口独立基础顶部焊接钢筋网

图纸标注为：

以Sn开头表示：杯口独立基础顶部焊接钢筋网；

当杯口独立基础顶部钢筋网标注为：Sn2c14，表示顶部每边配置2跟HBR400，直径为14的焊接钢筋网。如图17所示。

图17

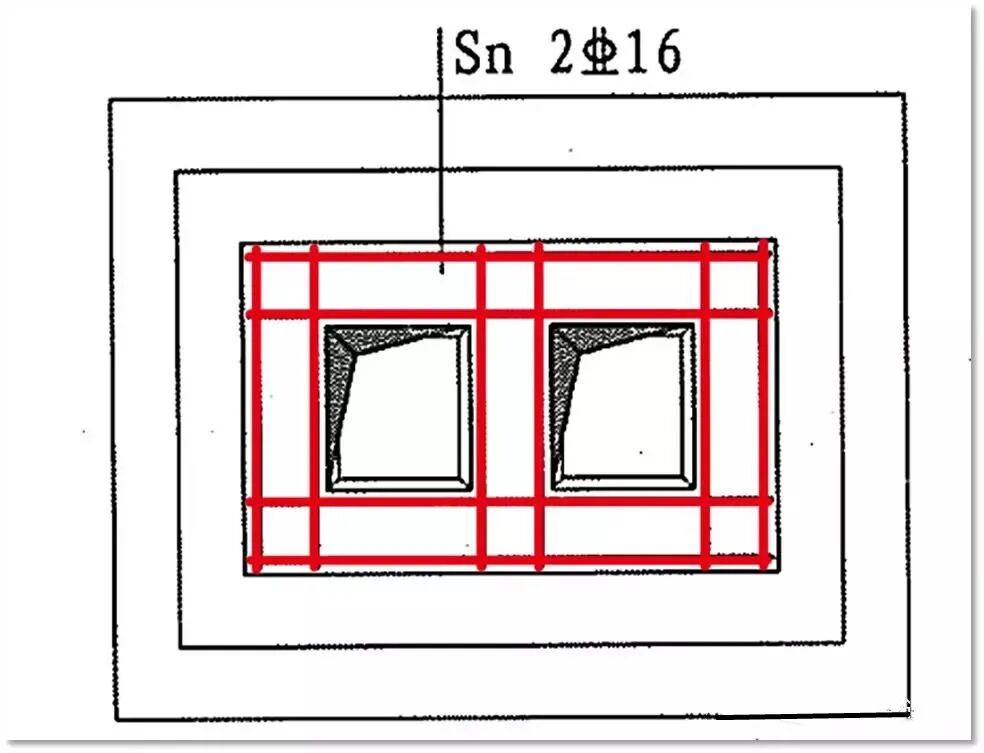

当是双杯口独立基础时，杯口每侧和双杯口中间配筋，如图18所示。



图18

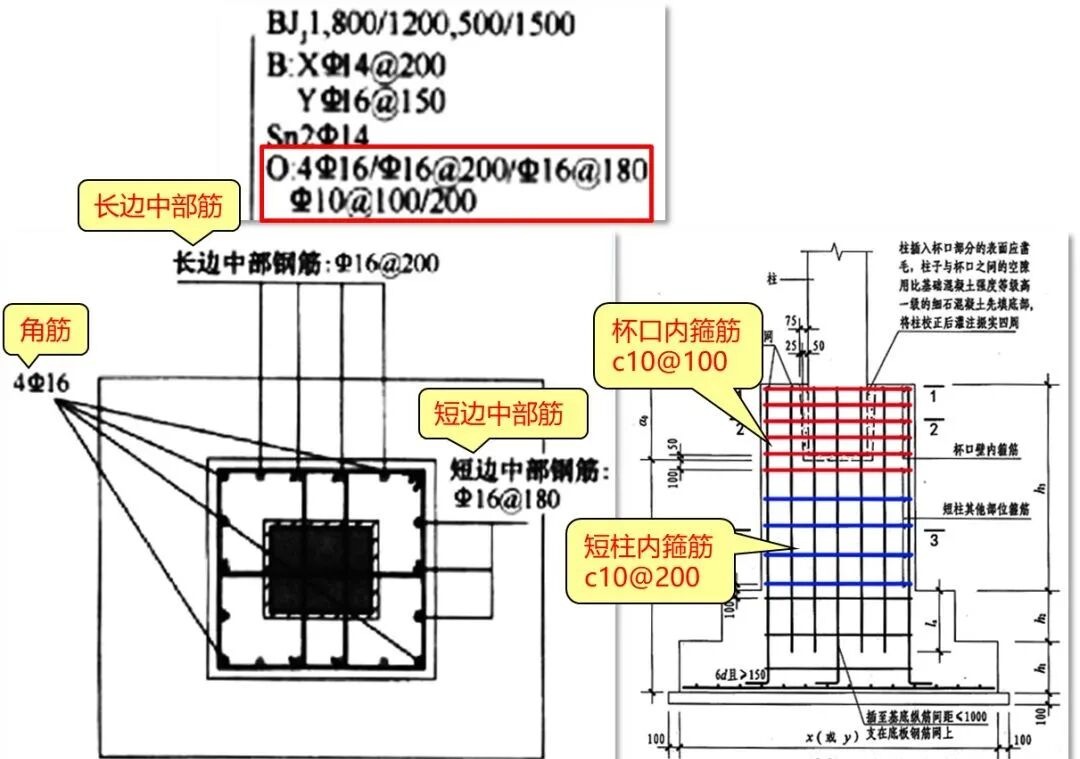

（4）、高杯口独立基础侧部外侧和短柱配筋

图纸标注为：

以O代表杯壁外侧和短柱配筋；

角筋/长边中部筋/短边中部筋；

箍筋：杯口范围内箍筋间距/短柱范围内箍筋间距。

图19

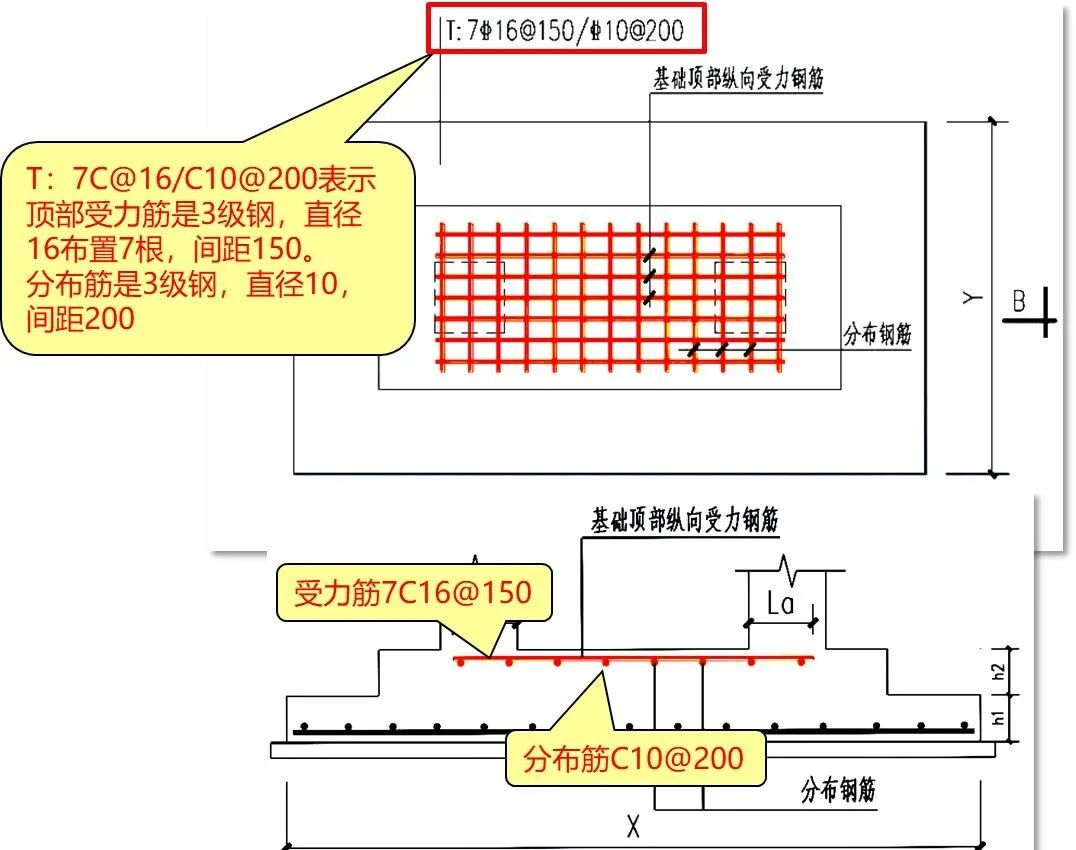

（5）、多柱独立基础底部顶板配筋

独立基础通常是单个柱子的独立基础，也可以是多柱独立基础。多柱独立基础底板顶部一般要配置顶部钢筋。

注写双柱独立基础底板顶部配筋：

以T开头；

双柱纵向受力钢筋/分布钢筋。

图20

2、原位标注

独立基础的原位标注相对比较简单，就是标注了独立基础的平面尺寸。

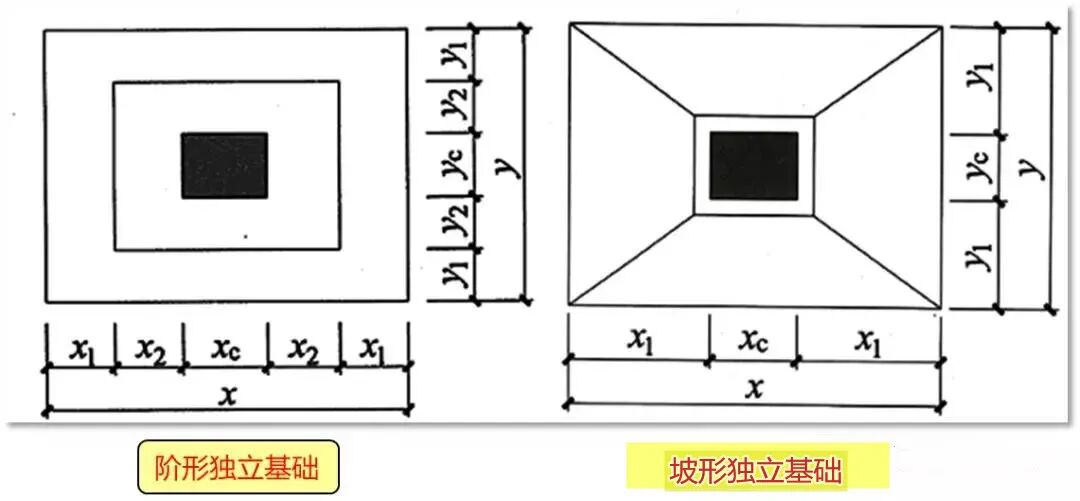

X，Y为独立基础的两边尺寸，Xc，Yc表示柱子的截面尺寸。可以根据平面绘制判断是阶形还是坡形独立基础，如图21所示。

 图21

独立基础的绘制

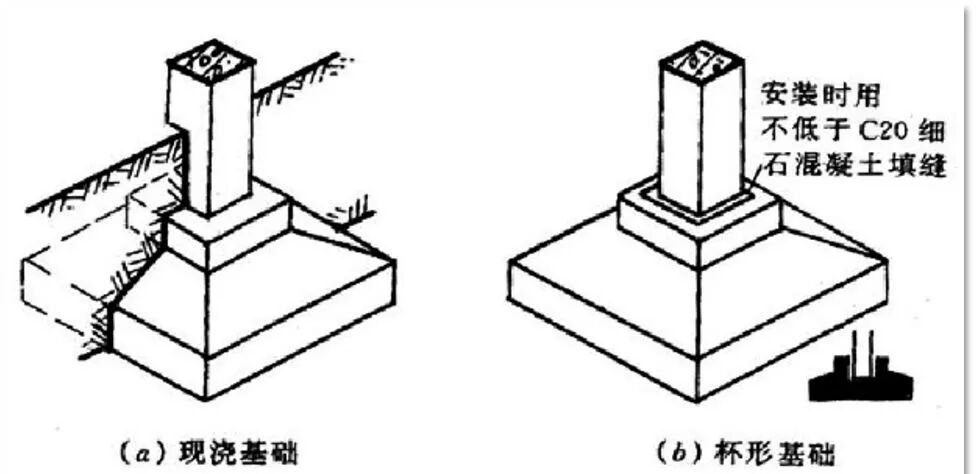

独立基础一般设在柱下，常用断面形式有踏步形、锥形、杯形等。材料通常采用钢筋混凝土、素混凝土等。

当柱为现浇时，独立基础与柱子是整浇在一起的；

当柱子为预制时，通常将基础做成杯口形，然后将柱子插入，并用细石混凝土嵌固，此时称为杯口基础。





图2



图3



作用：柱下独立基础通俗地想象一下，柱子是很细的，插在土里会扎进去。

但是把底面做得很大，就不容易扎进土里对不对？

柱下独立基础就是差不多的原理，给相对较细的柱子下面做一个大一些的混凝土墩，里面布置钢筋，作为柱子的基础。



二、图集规范

1、识图

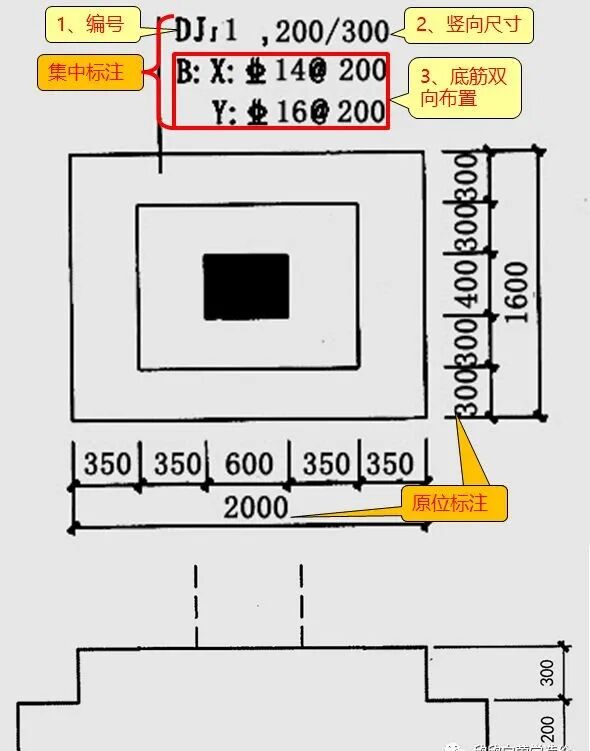

独立基础分为普通独立基础和杯口独立基础两种，截面形状又分阶形和坡形两种。它们编号在图纸上的标注，如图4所示。



图4



独立基础看起来非常复杂，形状也有多种样式，其实都是大同小异。我们把一个独立基础搞清楚了，剩下大部分会看了。



编号：

DJ：独立基础

BJ：杯口独立基础

DJj：“j”表示阶形

DJp：“p”表示坡形



竖向尺寸：

200/300：从下往上，第一阶200，第二阶300

如果还有其它阶，用“/”隔开



配筋：

B：表示底筋，（英文bottom 底部简称）

X,Y双向布置，没有标注b时，就按底筋处理



尺寸：

根据平面图纸看就行，很简单。



图5

2、构造

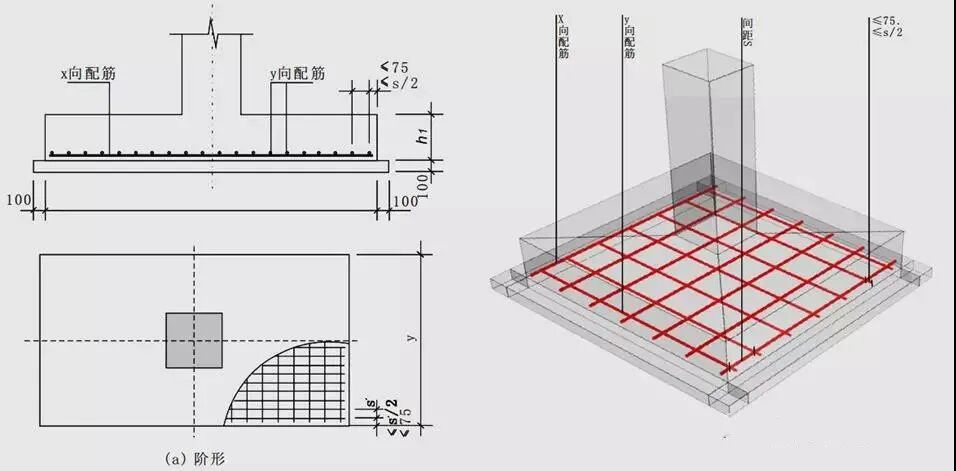

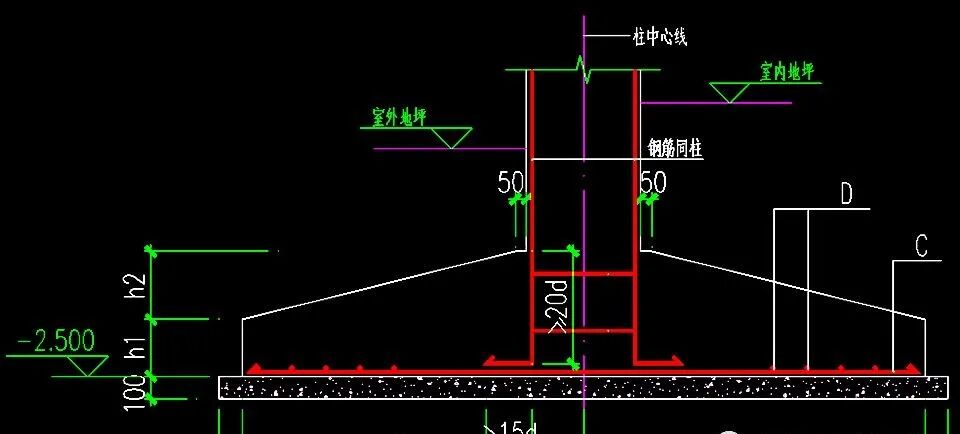

钢筋构造如图6所示，很多图纸习惯把柱子配筋画进大样，独立基础实际配筋就是底层的钢筋网片。



图6



3、配筋减少10%构造。

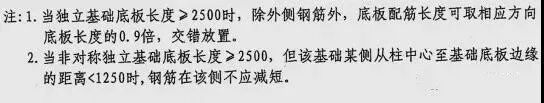

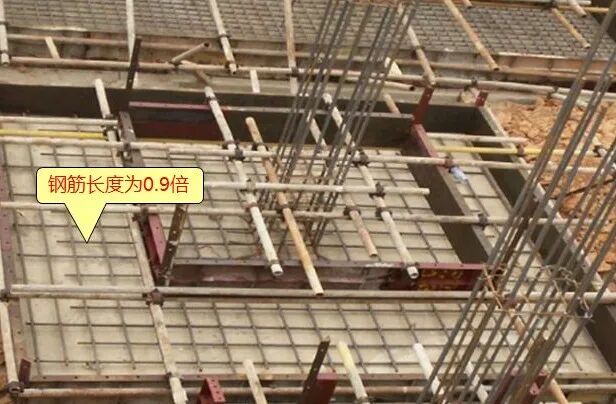

16G101-3的P70页 ，图集规定了当独立基础底板长度≥2500时，除外侧钢筋，其它配筋长度可取底板长度0.9倍。



图7



图8

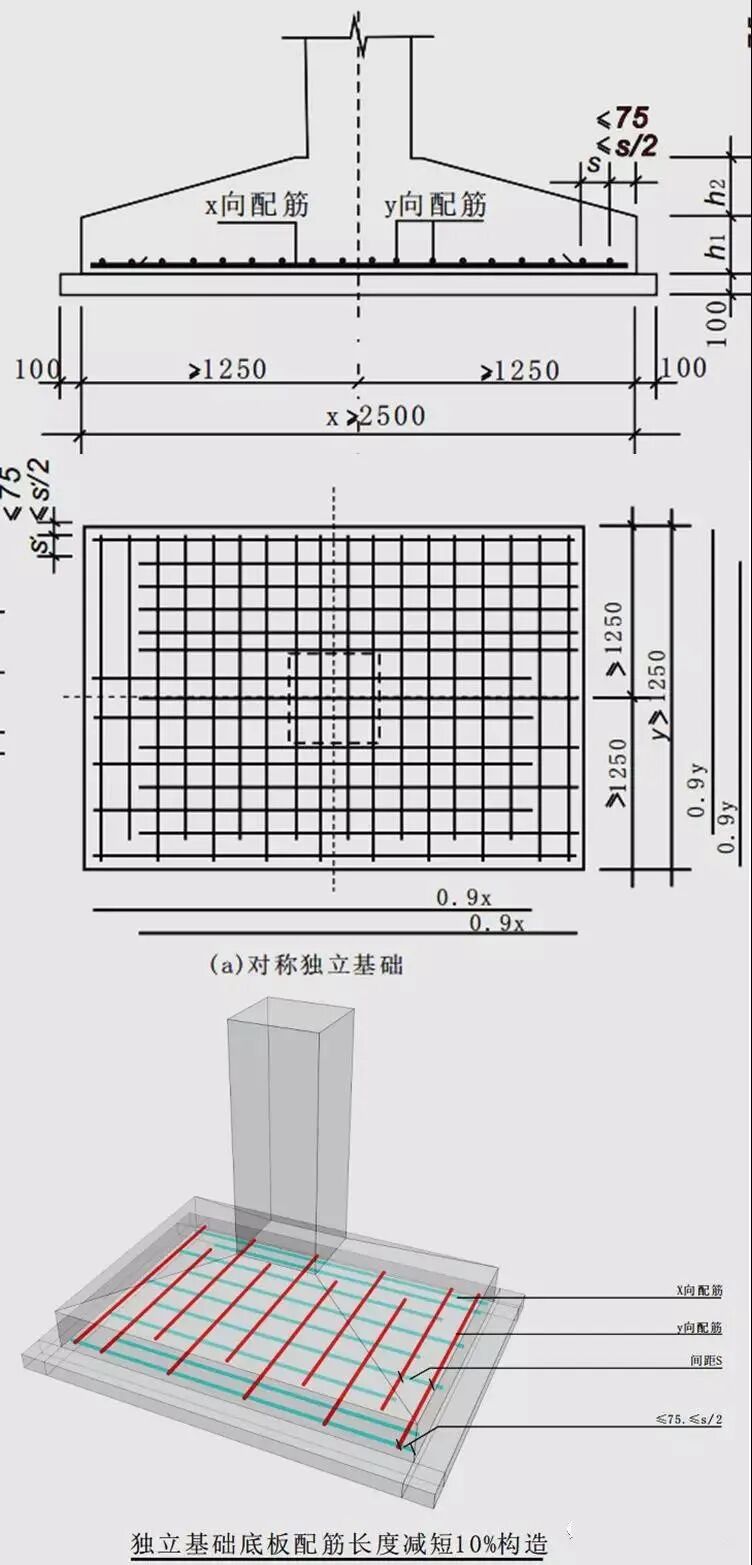

对称独立基础钢筋构造，如图9所示。

图9

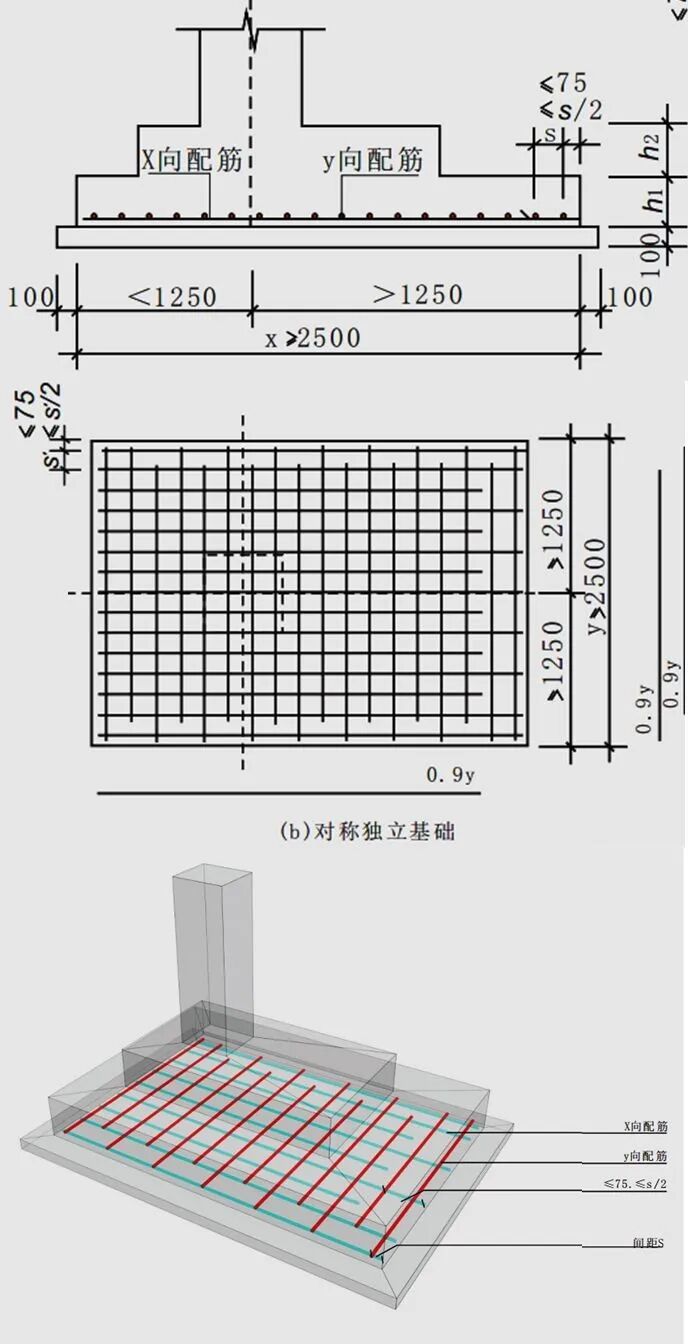

不对称独立基础构造，如图10所示，当基础外皮距柱子小于1250，钢筋在短边平齐，长边钢筋缩短。

图10

基本上大家遇到独立基础，90%都是这样的，其它特殊的独立基础构造可以看《认识独立基础》。



三、如何绘制独立基础



前面我们认识了独立基础，下面我们来实例绘制一个。



1、案例图纸

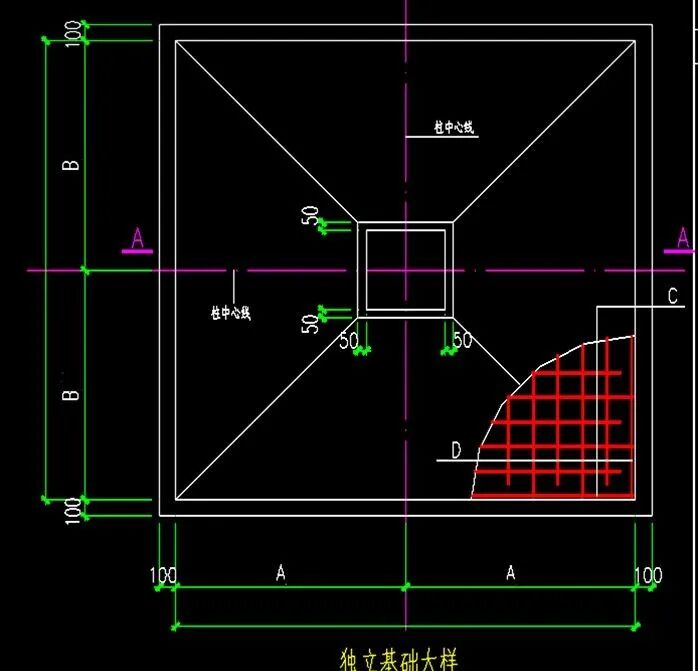

独立基础图纸大样，如下图11所示。



图11

平面图大样，如图12所示。



图12

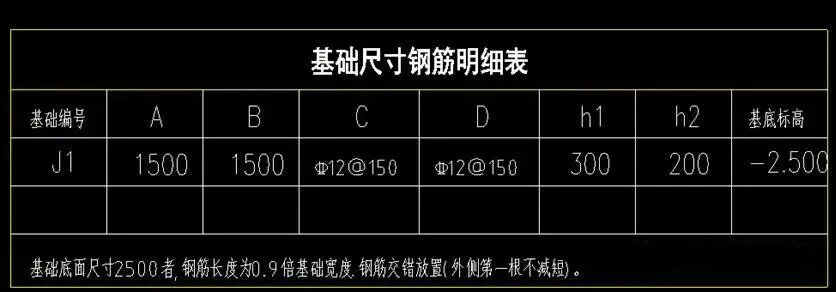

基础配筋及尺寸图，如图13所示。



图13



一般图纸的独立基础都不按照平法标注来注写。不过根据其提供的平面图和剖面图互相联系，也很容易分析出其构造。



2、新建独立基础

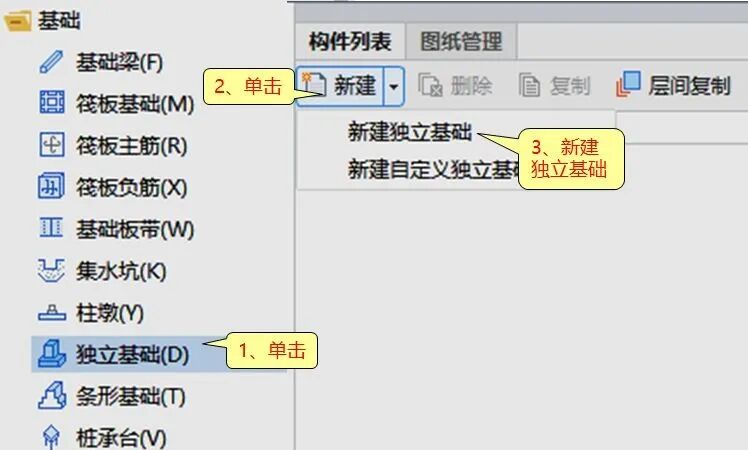

下面开始定义独立基础，在软件中基础里定义，新建独立基础，如图14所示。

图14

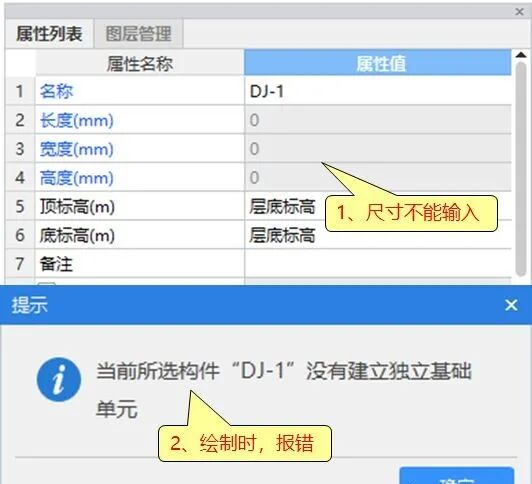

很多新同学到这里就不会定义了，因为属性里，尺寸改不了，配筋也没有输入的地方。绘制还点不上，如图15所示。



图15



这是因为还没有定义完成，软件独立基础的逻辑是：分独立基础构件和独立基础单元的子项目，有些设置要在父项目改，有些设置在子项目改。

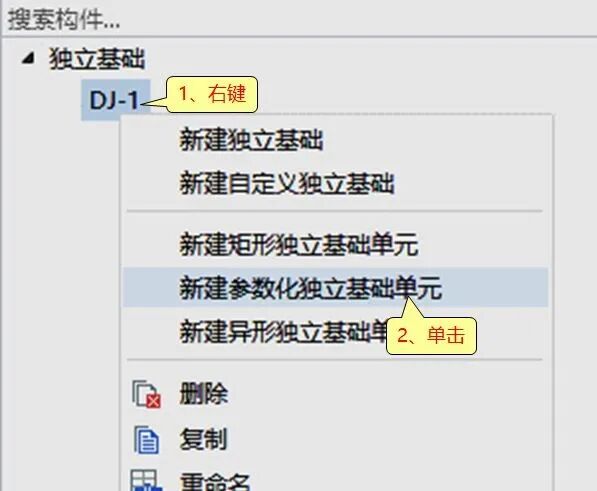

要改独立基础的样式及配筋设置，就要新建独立基础单元。



图16

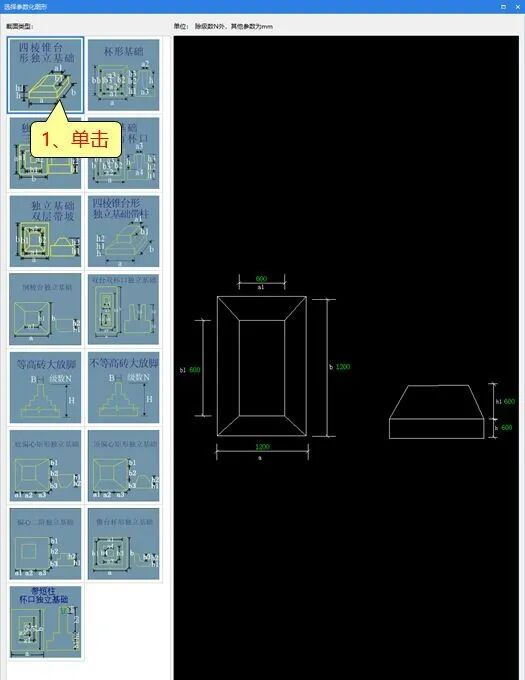

根据图纸样式，明显选择第一种最合适，如图17所示。



图17

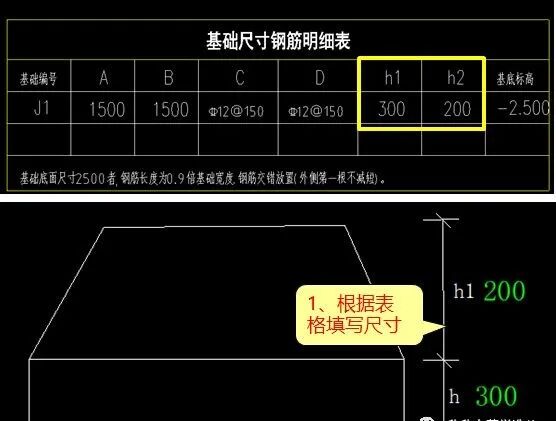

然后结合尺寸明细表，定义出独立基础的高度，如图18所示。

图18

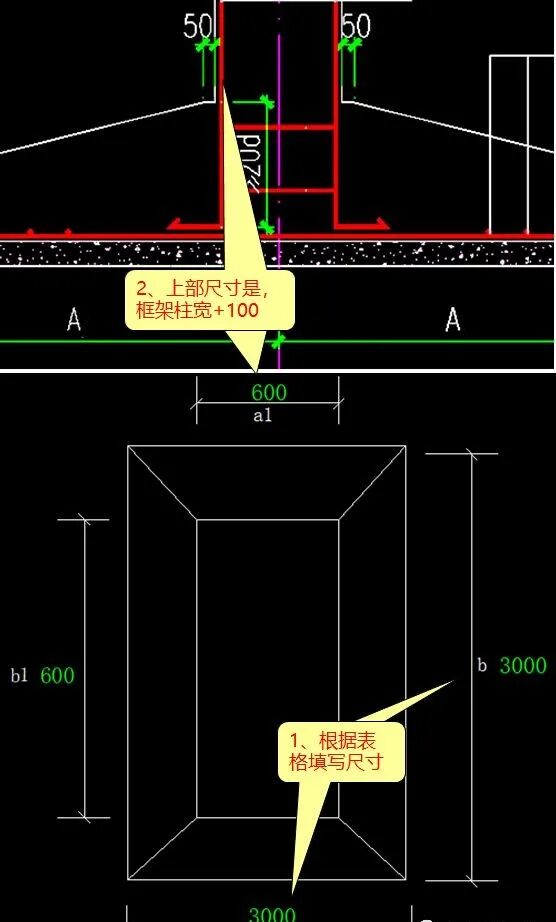

平面尺寸也一样按照表格输入就行，上部的尺寸就是框架柱的尺寸一侧+50，这里框架梁是500*500的，所以输入600，如图19所示。

图19

修改好了尺寸就可以关了，接着下面修改标高和配筋。

2、修改属性

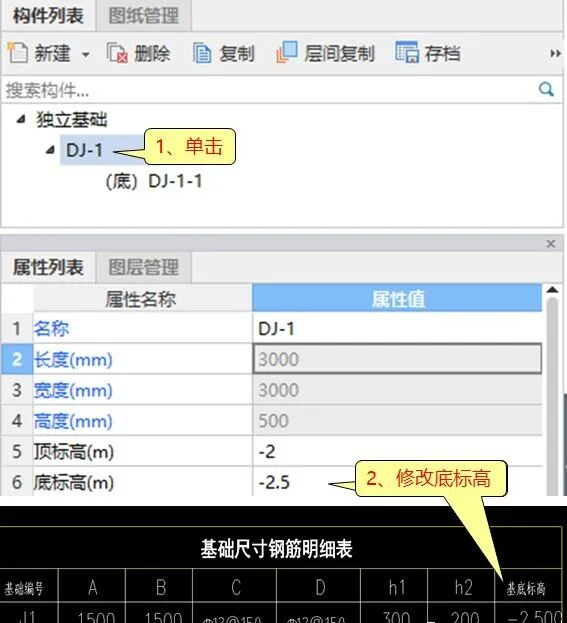

标高的修改是在独立基础项目下，单击DJ-1，按图纸说明修改底标高，顶标高软件按厚度就自动算出来了，如图20所示。

图20

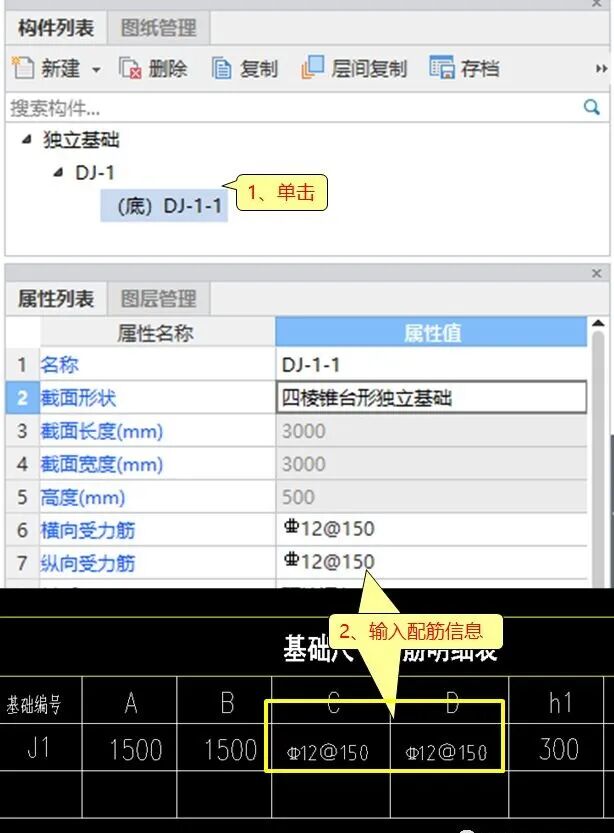

配筋的修改在独立基础单元里，单击（底）DJ-1-1，按图纸修改独立基础配筋。

图21

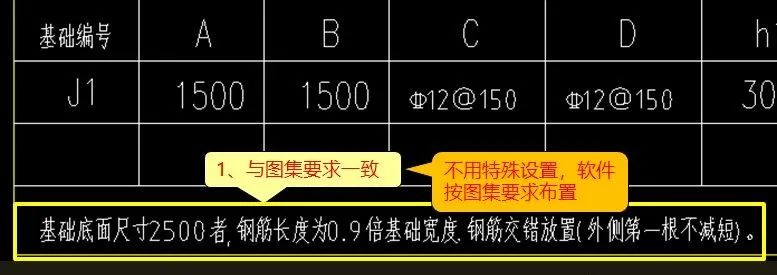

可以看到，图纸还要求尺寸≥2500的时候，钢筋长度按0.9倍基础宽，与图集要求一致。软件就是按图集默认设计的，所以不用修改。

图22

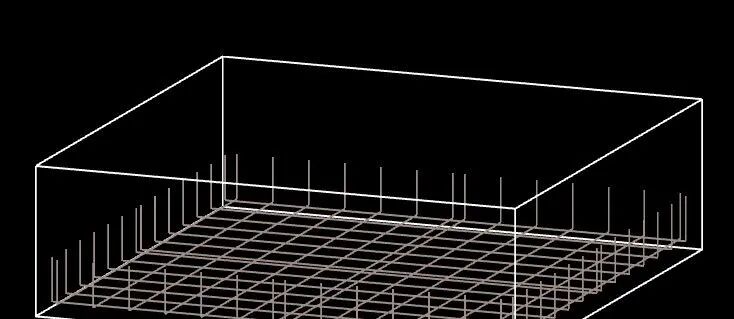

最后来看一下结果



图23

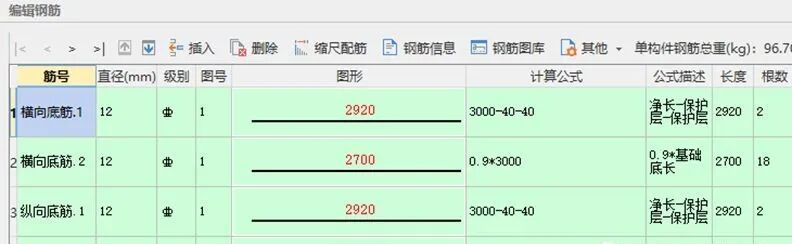

计算结果如图24所示，钢筋计算符合图纸要求。



图24

四、独立基础相关

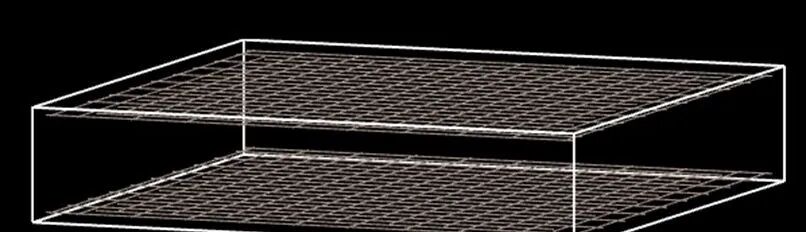

1、双层钢筋怎么办？

当独立基础顶部也要布置钢筋，为双层网片时，在属性里输入即可。

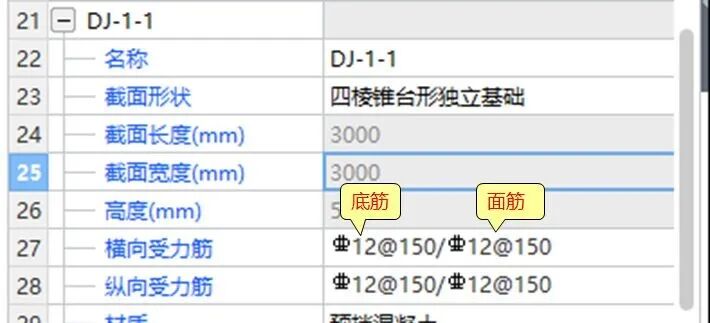

底筋/面筋，的格式输入，如图25所示。



图25

顶层钢筋就可以计算了。



图26

但是这样输入的配筋，不能处理坡形独立基础，或者台阶大小不一样的情况，软件其实就是把底筋量*2了。碰到复杂的情况还需要手算，输入到其它钢筋里。

2、钢筋带弯折

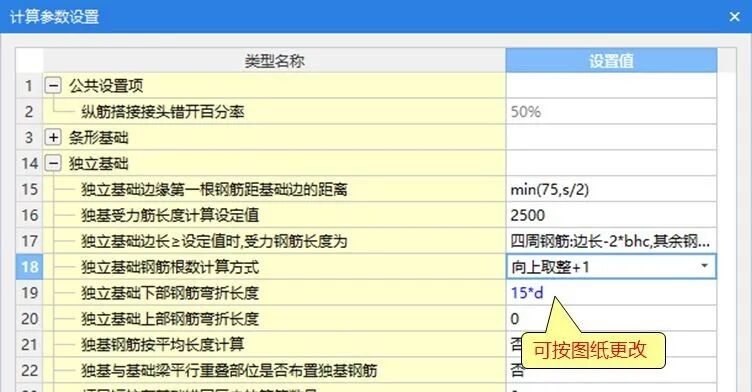

如果图纸要求钢筋是带弯折的，可以在设置里更改，如图27所示。



图27



修改后，软件就按4周向上弯折15d方法计算。

图28

3、独立基础顶部单元

很多同学都发现了，独立基础单元前面有（底），这个是什么意思呢？

这就说明还可以添加（顶）独立基础单元，软件这里的目的是：一个独立基础可以通过多个独立基础单元，像是叠罗汉的样子，组合成复杂形式来满足要求。

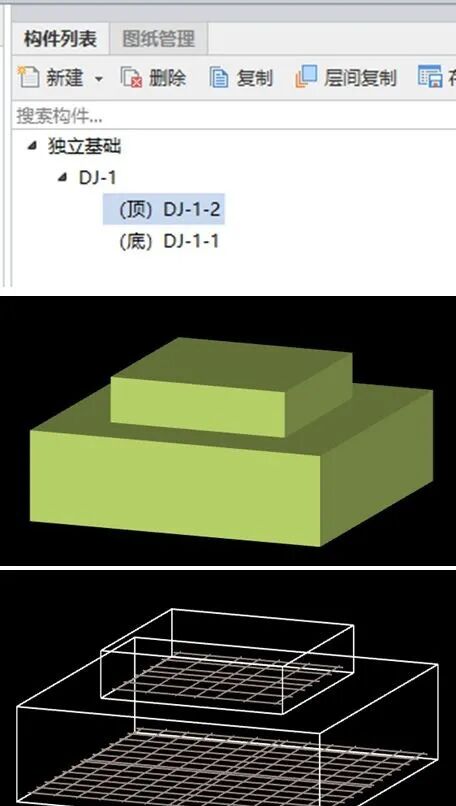

如下图29所示，定义大尺寸独立基础单元，和小独立基础单元，形成一个阶形独立基础。



图29

但是采用这种方法的情况并不多，大部分在参数化定义里设置就可以了。不过要注意的是，软件里边参数化的样式虽然多，但钢筋只能计算底层钢筋网片，复杂图纸还是只能手算钢筋。

附加：

一、计算方法

⑴独立基础垫层的体积

垫层体积=垫层面积×垫层厚度

⑵独立基础垫层模板

垫层模板=垫层周长×垫层高度

⑶独立基础体积

独立基础体积=各层体积相加(用长方体和棱台公式)

⑷独立基础模板

独立基础模板=各层周长×各层模板高

(5)基坑土方工程量

基坑土方的体积应按基坑底面积乘以挖土深度计算。基坑底面积应以基坑底的长乘以基坑底的宽，基坑底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。

(6)槽底钎探工程量

槽底钎探工程量，以槽底面积计算。

二、独立基础与承台的区别：

当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方行或矩形的独立式基础，这类基础称为独立式基础.也称单独基础，是整个或局部结构物下的无筋或配筋基础.一般是指结构柱基，高烟囱，水塔基础等的形式．
　　独立基础的特点一，一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做共用独立基础。
　　独立基础的特点二，基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
　　长宽比在3倍以内且底面积在20 m2以内的为独立基础(独立桩承台)
承台　　承台【bearing platform】指的是为承受、分布由墩身传递的荷载，在基桩顶部设置的联结各桩顶的钢筋混凝土平台。
　　承台是桩与柱或墩联系部分。承台把几根，甚至十几根桩联系在一起形成桩基础。承台分为高桩承台和低桩承台：低桩承台一般埋在土中或部分埋进土中，高桩承台一般露出地面或水面。高桩承台由于具有一段自由长度，其周围无支撑体共同承受水平外力。基桩的受力情况极为不利。桩身内力和位移都比同样水平外力作用下低桩承台要大，其稳定性因为比低桩承台差。
　　高桩承台一般用于港口、码头、海洋工程及桥梁工程。低桩承台一般用于工业与民用房屋建筑物。桩头一般伸入承台0.1米，并有钢筋锚入承台。承台上再建柱或墩，形成完整的传力体系。
　　近年来由于大直径钻孔灌注桩的采用，桩的刚度、强度都较大，因而高桩承台在桥梁基础工程中已得到广泛采用。



作者：张向荣
