摘要：介绍福建星网锐捷程电力监控系统，该系统应用于福建星网锐捷的电力需求侧，通过智能电力仪表采集变电所配电回路的电参量和开关信号。系统采用现场总线组网的方式，将现场数据通过485总线实时远传至后台，通过Acrel-2000电力监控系统实现对变电所配电回路用电的实时监控、数据存储。
　　概述
　　福建星网锐捷通讯股份有限公司成立于1996年，公司秉承“融合创新科技，构建智慧未来”的经营理念，是国内领先的ICT应用方案提供商。2014年公司品牌价值132.13亿元。2010年6月，星网锐捷成功上市(股票代码：002396)，成为一家以自主创新打造核心竞争力的公众公司。
　　为保证福建星网锐捷变电所的用电安全、可靠和高效，设计实施了Acrel-2000电力监控系统。根据配电系统管理的需求，实现对福建星网锐捷两个变电所内的高压柜、低压配出线分别进行实时监控。
　　Acrel-2000型低压智能配电系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。
　　1 系统结构
　　本监控系统主要实现福建星网锐捷通讯股份有限公司两个变电所的10/0.4kV配电系统进行用电监控。高压部分监控范围为高压柜上安装的7只许继WXH-831A和WCB-831A系列微机保护测控装置，通过一根485通讯线连接到串口服务器;低压部分监控范围为变电所低压柜上的T1、T2、T3、T4、T5、T6变压器的低压进线柜、联络柜、馈线柜共144只ACR330ELH和ACR220EL型号的多功能电力仪表，分成7条总线连接到串口服务器，串口服务器采集到数据后通过网线连接至值班室内监控主机上，实现总线上仪表与监控主机的数据连通。

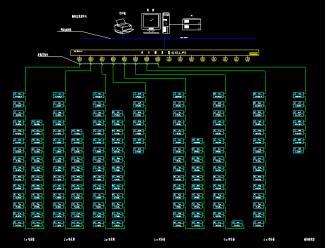

　　本监控系统采用分层分布式结构，即站控层，通讯层与间隔层;如图(1)所示：


　　2 电力监控系统主要功能
　　本项目针对这一个变电所的10/0.4kV配电系统进行用电监控;监控范围为变电所内的T1、T2、T3、T4、T5、T6变压器的低压进线柜、联络柜、馈线柜及高压侧仪表进行远程实时监控。
　　进出线回路均采用ACR330ELH及ACR220EL多功能电力仪表，其是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等多种电参量。并且本仪表带有光电隔离开关量输入接点和继电器控制输出接点，这些接点可以配合智能断路器实现断路器的遥信、遥控操作。该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化等领域。

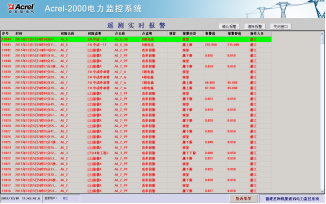

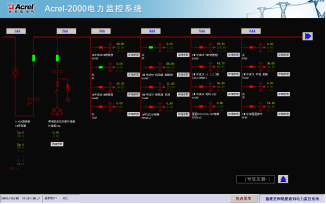

　　低压配电二次图 实时遥信报警信息

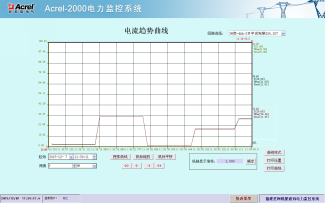

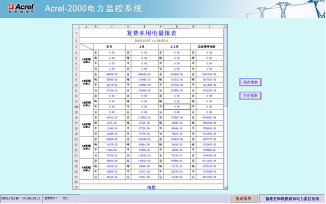

　　电能报表 趋势曲线图
　　3 结束语
　　随着社会的发展及电力的广泛应用，电力监控系统已成为全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的必然选择，本文介绍了Acrel-2000电力监控系统在福建星网锐捷的实行，可以实现对变电所高低压配电回路用电的实时监控。系统实现对采集数据的分析、处理，实时显示变电所内各配电回路的运行状态，对分合闸、负载越限具有弹出报警对话框及语音提示，并生成各种电能报表、分析曲线、图形等，便于电能的远程抄表以及分析、研究。该系统运行安全、可靠、稳定，为企业解决用电问题提供了真实可靠的依据，取得了较好的经济效益。
　　参考文献：
　　[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4
　　[2].周中等编著. 智能电网用户端电力监控与电能管理系统产品选型及解决方案[M]. 北京. 机械工业出版社. 2011.10
